Dans le domaine des sciences, une autre grandeur physique fréquemment utilisée est la pression exprimée en Pascal (Pa).

Pour mesurer cette grandeur avec un Arduino, on utilisera le capteur de pression MPX4250AP dont la sensibilité est de 20 mv/kPa pour une plage de mesure allant de 20 à 250 kPa (soit, une tension de sortie du capteur entre 0,2 V et 4,8 V).
Ce capteur est donc parfaitement adapté à une utilisation avec un Arduino.

Toutes les activités de mesure de pression et d’exploitation seront réalisées avec le circuit suivant :

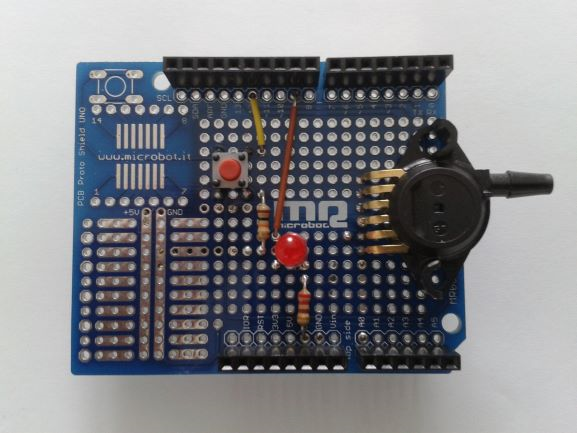

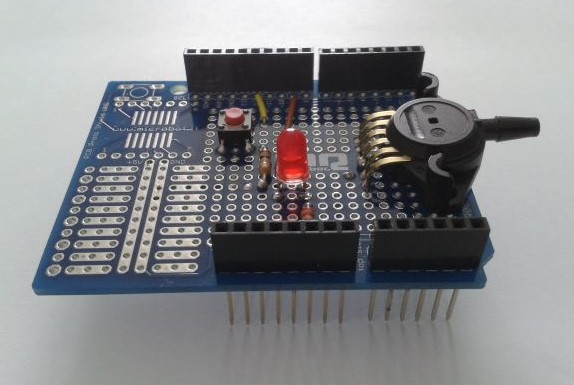

Le circuit sur un ”shield” pour Arduino Uno



• Liste des composants :

. 1 capteur de pression MPX4250AP
. 1 DEL rouge
. 1 résistance de 220 Ω (résistance de protection de la DEL)
. 1 résistance de 10 kΩ (résistance du bouton poussoir)
. 1 bouton poussoir
. 1 plaque d’essais
. Fils de connexion

• Protocole de communication :

. Firmata Standard



• Rappels :

. Les capteurs de pression
. La gestion des entrées et sorties de l’Arduino par le protocole de communication ”Firmata Standard”
. La connexion à l’Arduino avec le protocole de communication ”Firmata Standard”



. Activité 1: Mesure d’une pression absolue avec un capteur MPX4250AP

. Activité 2: Indicateur de pression

. Activité 3: Vérification de la loi de Boyle-Mariotte

. Activité 4: Principe fondamental de la statique des fluides
