Projet 5 – Températures

(Mesurer & Exploiter)



(Cliquez pour afficher la version PDF)



Comme la vitesse de propagation des ondes sonores dans l’air dépend de la température, nous allons à présent utiliser notre Arduino pour mesurer des températures.

Les capteurs de température généralement utilisés avec un Arduino sont de deux types différents :

– les capteurs dont la tension de sortie est linéairement proportionnelle à la température (les plus courant : TMP 36 et LM 35)

– les thermistances CTN (coefficient de température négatif) qui sont des capteurs de température résistifs, dont la résistance diminue de façon non linéaire quand la température augmente.

Avec un Arduino, on utilise ces capteurs pour réguler la température d’une pièce, surveiller la température de fonctionnement d’un matériel, dans les stations météo…

Toutes les activités de mesure de température et d’exploitation seront réalisées avec le circuit suivant :

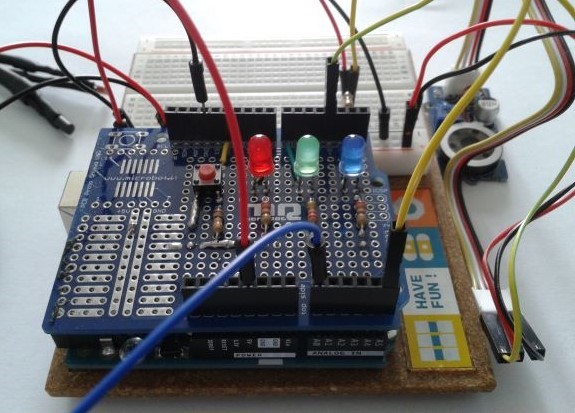

Le circuit sur un ”shield” pour Arduino Uno

Capteur de température TMP 36

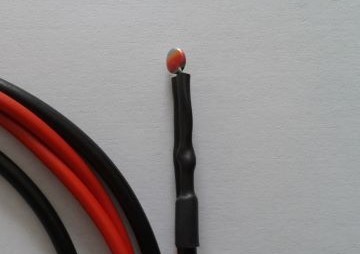

Thermistance CTN



  • Liste des composants :

. 1 capteur de température (TMP 36 ou LM 35)
. 1 thermistance
. 1 DEL rouge
. 1 DEL verte
. 1 DEL bleue
. 3 résistances de 220 Ω (résistance de protection des DELs)
. 2 résistances de 10 kΩ (résistance du bouton poussoir et de la CTN)
. 1 bouton poussoir
. 1 haut-parleur (ou piezo)
. 1 plaque d’essais
. Fils de connexion



  • Protocole de communication :

Firmata Express



  • Rappels :

. Les capteurs de températures linéaires
Les thermistances CTN
La gestion des entrées et sorties de l’Arduino par le protocole de communication « Firmata Express »
. La connexion à l’Arduino avec le protocole de communication « Firmata Express »



. Activité 1: Mesure de températures avec un capteur TMP 36 ou LM 35

. Activité 2: Alarme sonore par dépassement de température

. Activité 3: Thermomètre à diodes électroluminescentes

. Activité 4: Etalonnage d’une thermistance CTN

. Activité 5: Mesure de températures avec une thermistance CTN
