Les boutons de la barre de gestion des sketchs permettent d’effectuer une recherche de sketchs par nom ou par catégorie, de visualiser soit le code en langage Arduino d’un sketch sélectionné, soit le circuit électronique associé, d’accéder au moniteur série pour enregistrer les données envoyées par l’Arduino et enfin de paramétrer le port série utilisé par l’Arduino Uno.
1. Affichage des circuits électroniques ou du code

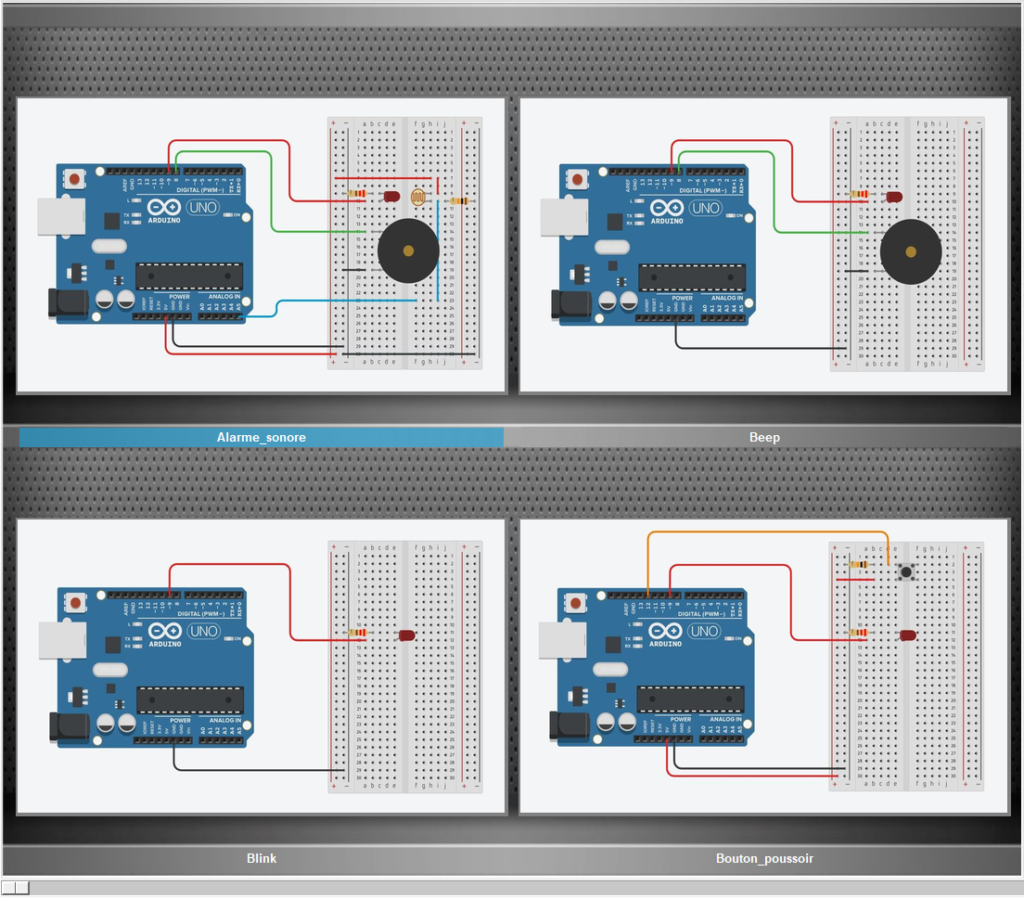

Par défaut, au démarrage d’ArdPyLog, le panneau central montre les circuits électroniques associés au sketchs de la base de données. En cliquant sur un des circuits du panneau central ou sur un des éléments de la liste des sketchs référencés, on sélectionne un sketch.
Pour visualiser le code du sketch sélectionné, il faut cliquer sur :
Le panneau central affiche alors la fenêtre de gestion des codes en langage Arduino dont le fonctionnement est similaire à celui du programme Arduino IDE :
La description du fonctionnement la fenêtre de gestion des codes en langage Arduino fait également l’objet d’une page particulière.
Le retour à la fenêtre des étagères de circuits électroniques se fait en cliquant sur :
2. Recherche de sketchs par nom ou par catégorie
Dans ArdPyLog, les sketchs peuvent être classés par catégorie. Il est alors possible d’effectuer une recherche d’un sketch par son nom ou par sa catégorie en cliquant sur :
Une zone de texte dans laquelle il faut saisir le texte à rechercher dans les noms ou les catégories de sketchs référencés (la recherche étant validée en cliquant sur la loupe ou en appuyant sur la touche « Entrée ») est alors affichée:

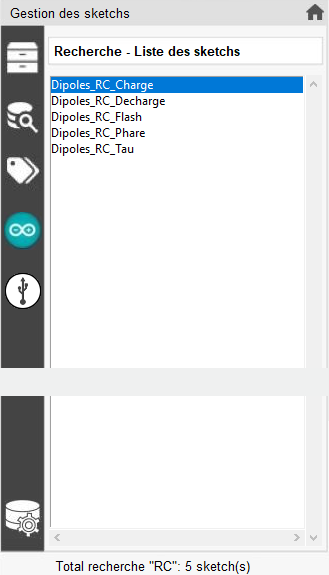

Le résultat de la recherche apparait ensuite dans le panneau de gestion des sketchs :

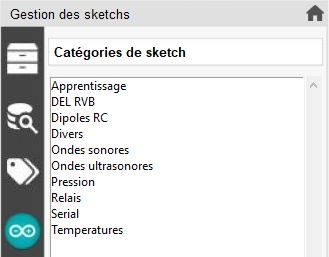

La liste des catégories de sketchs référencés est consultable en cliquant sur:

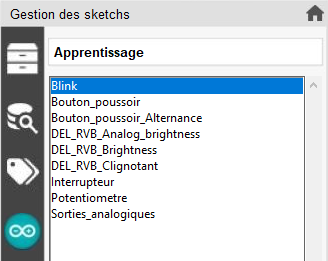

Un clic sur le nom d’une catégorie affiche la liste des sketchs référencés dans la catégorie sélectionnée :
3. Affichage du moniteur série
Dans le cas où un code a déjà été téléversé dans la mémoire de l’Arduino, il est possible d’accéder directement au moniteur série afin de visualiser les données envoyées par le microcontrôleur ou à l’inverse lui envoyer des données, à l’aide du bouton :

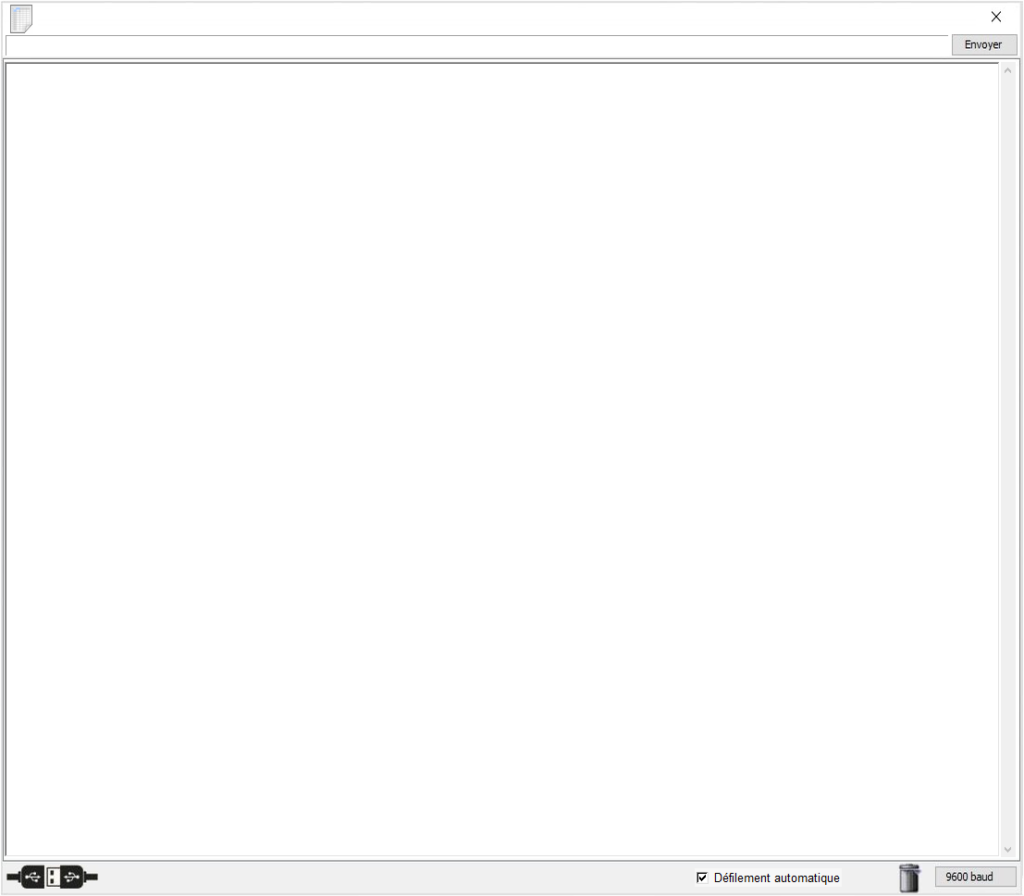

Le moniteur série est affiché au niveau du panneau central :
La description du fonctionnement du moniteur série fait également l’objet d’une page particulière
4. Modifications des paramètres d’ArdPyLog
Pour modifier les paramètres, il faut cliquer sur :
La fenêtre permettant de modifier les paramètres est affiché dans le panneau de droite :
Les paramètres d’ArdPylog sont :
– le port COM sur lequel l’Arduino Uno est connecté,
– le chemin du dossier d’installation du programme Arduino IDE.
. Remarques :
. Si un Arduino Uno est déjà connecté au lancement d’ArdPylog, la sélection du port COM est automatique. La sélection du port COM n’est nécessaire que si l’Arduino Uno est connecté après le lancement d’ArdPylog ou si plusieurs microcontrôleurs sont connectés.
. Par défaut, le chemin du dossier du programme Arduino IDE est celui que le logiciel propose lors de son installation.
5. Retour à la fenêtre d’accueil d’ArdPyLog
Le bouton
permet à tout moment de revenir à la page d’accueil d’ArdPyLog et donc d’annuler toutes les actions en cours.
