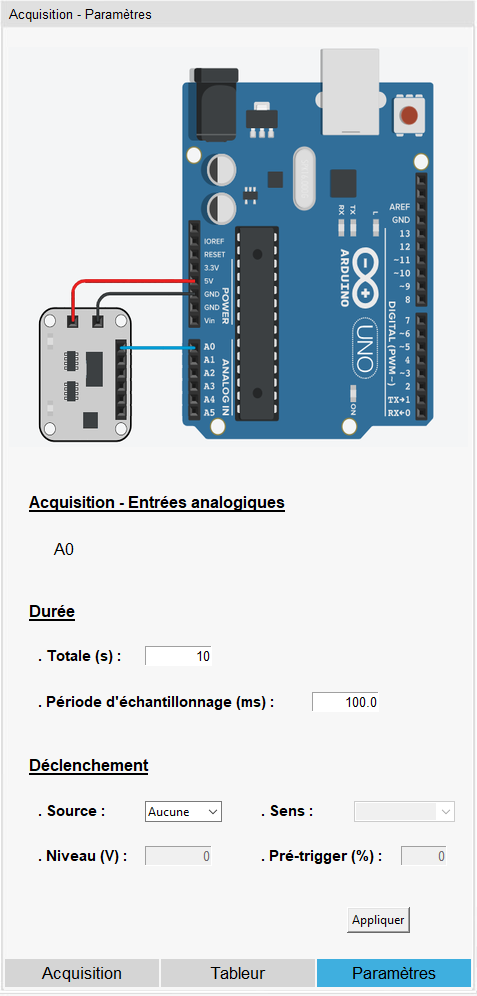

Avant d’effectuer une acquisition, il faut définir les paramètres de l’acquisition à l’aide de l’onglet « Paramètres » du panneau de droite.

Dans un premier temps, il faut sélectionner les entrées analogiques de l’Arduino Uno pour lesquelles on souhaite suivre l’évolution temporelle des tensions qui leur sont appliquées.

Pour sélectionner une entrée analogique, il faut cliquer sur la broche correspondante (A0, A1, …, A5) de l’image de l’Arduino Uno ou du capteur représenté symboliquement :

Une entrée analogique sélectionnée peut-être désélectionnée en cliquant à nouveau dessus.

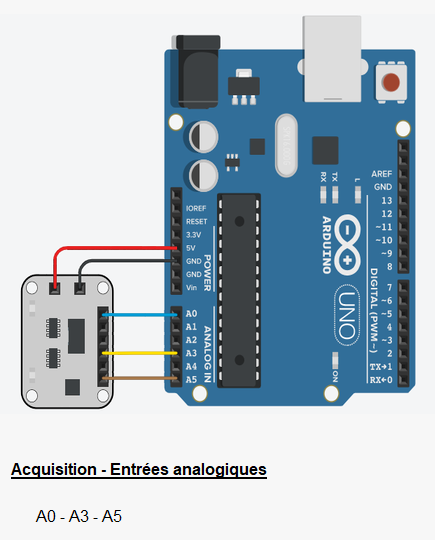

La liste des entrées analogiques sélectionnées est affichée dans la partie « Acquisition – Entrées analogiques » :

Ensuite, la durée totale en seconde et la période d’échantillonnage en ms doivent être indiquées. Par défaut, la durée totale est définie sur 10 s et la période d’échantillonnage sur 100 ms.

Remarques :

Avec un Arduino Uno, pour obtenir des mesures suffisamment précises, la période d’échantillonnage ne pourra pas être inférieure à 100 ms.

Par conséquent, la durée totale ne pourra donc pas être inférieure à 0,1 s.

Enfin, il est possible de définir un seuil de déclenchement. L’acquisition ne débutera que si la tension mesurée est supérieure ou inférieure (en fonction du sens choisi, « Montant » ou « Descendant ») à une valeur seuil définie (Niveau) sur une des entrées analogiques sélectionnées (Source).

Remarque :

Le pré-trigger correspondant à la durée en pourcentage de la durée totale d’acquisition pendant laquelle les tensions sont enregistrées et représentées graphiquement avant que le déclenchement (trigger) ait lieu.

Les paramètres ainsi définis sont validés et enregistrés en cliquant sur le bouton « Appliquer ».

Attention :

Avant de valider les paramètres, il est indispensable que l’Arduino Uno soit connecté à l’ordinateur, le programme permettant de mesurer les tensions sur les entrées analogiques sélectionnées étant téléversé à ce moment.

Une fois le programme d’acquisition téléversé, l’onglet « Acquisition » du panneau de droite est affiché, afin de pouvoir procéder à l’acquisition.
