(Ondes sonores : Produire & Exploiter)
Après avoir bien travaillé, maintenant que nous maitrisons le principe des entrées et sorties de l’Arduino, nous allons nous détendre en écoutant un peu de musique…
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/projet3-circuit.png)
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/projet3-circuit2.png)
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/projet3-circuit3.png)
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/projet3-circuit4.png)
Le circuit sur un ”shield” pour Arduino Uno
-
Liste des composants :
. 1 DEL rouge
. 1 résistance de 220 Ω (résistances de la DEL)
. 5 boutons poussoir
. 1 photorésistance
. 5 résistances de 10 kΩ (résistances des boutons poussoir)
. 1 résistance de 10 kΩ (résistance en série avec la photorésistance)
. 2 potentiomètres de 10 kΩ
. 1 haut-parleur (ou buzzer)
. 1 plaque d’essai
. Fils de connexion
-
Protocole de communication :

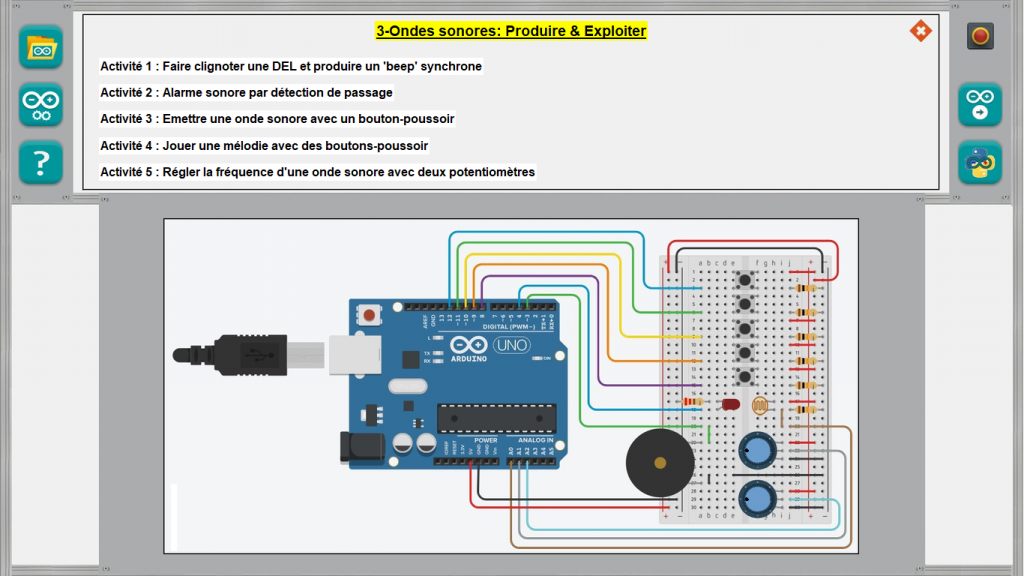

![](https://www.ardpylab.fr/wp-content/uploads/2020/04/arduinolab-projet3-ce0-1024x576.png)
ARDUINO LAB – Fenêtre « Projet 3 »
. Activité 1 : Faire clignoter une DEL et produire un « beep » synchrone
. Activité 2 : Alarme sonore par détection de passage
. Activité 3 : Emettre une onde sonore avec un bouton-poussoir
. Activité 4 : Jouer une mélodie avec des boutons poussoir
. Activité 5 : Régler la fréquence d’une onde sonore avec deux potentiomètres
